物联网节点远程休眠唤醒与安保监控系统

1. 系统简介
      物联网节点远程休眠唤醒与安保监控系统(SeaIOT-NMCS)是针对物联网工程应用的需求,综合运用传感器采集、智能控制、无线传感器网络、Web服务器、嵌入式中间件等物联网关键技术以及多学科技术的交叉融合,提出的传感数据与视频数据网络化远程监控的解决方案,该方案可广泛应用于农业温室大棚、工业监控、智能家居等多个实际生活环境。
2. 系统构成
       系统利用传感器测量环境参数,结合嵌入式数据库存储测量数据;利用无线传感器网络统一管理各个传感节点;利用嵌入式Linux系统实现智能网关;利用Web服务器实现网络化远程测量、控制,促使学生了解各种物联网技术在网络化监控系统中的应用。
2.1 系统总拓扑

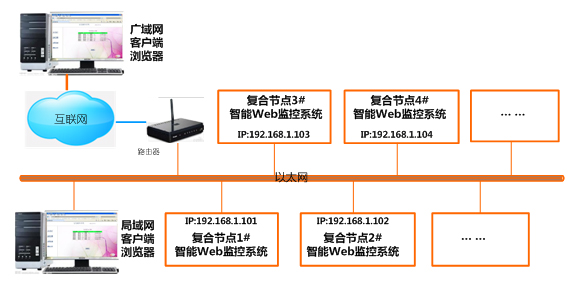

 系统总拓扑图

2.2 复合节点拓扑

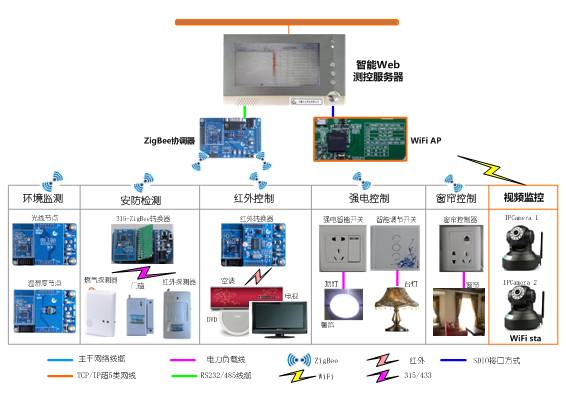

单复合节点“智能Web监控系统”拓扑图

3. 硬件资源
本系统主要由感知设备、控制设备、监控设备、测控服务器等组成。用户可根据具体应用环境,选择合适的硬件设备。
1) 感知设备:
       主要由传感器调理板、ZigBee通信模块以及接口底板组成。系统支持的传感器有空气温湿度传感器、光照度传感器、二氧化碳传感器、加速度传感器、光敏传感器、燃气探测器、烟雾探测器、以及红外探测器等,可根据客户需求定制不同类型的传感器节点。
2) 控制设备:
       主要由执行设备、ZigBee通信模块以及接口底板组成。因被控对象不同,主要分为直流供电型控制设备、交流供电型控制设备、红外控制设备。
       直流供电型控制设备,主要包括执行器、ZigBee通信模块和底板组成,底板由直流电源供电。执行器支持诸如点阵LCD液晶显示屏、数码管显示屏、蜂鸣器、LED指示灯、语音播放器等。
       交流供电型控制设备,主要包括控制器和交流电器,控制器封装在标准的86盒内,交流电器只需插入86盒的两相或三相插座即可实现电器的开关控制。交流电器支持诸如照明灯、警笛、窗帘、电视、音响、空调、滴灌、卷帘、通风扇、加湿器等。
红外控制设备主要是学习遥控器的编码,用一个红外控制设备代替多个遥控器实现红外设备的统一管理。红外设备支持诸如电视、音响、空调等。
3) 监控设备:
       它是一种视频服务器,具有MAC地址和IP地址,用于网络视频监控。通常与测控服务器处于同一级路由下使用。此处,监控摄像机位于测控服务器形成的路由器之下,通过WIFI与测控服务器通信,由测控服务器转发视频数据。
4) 测控服务器:
       它是复合节点的核心控制主机,主要由嵌入式主板组成,封装在模具内,安装在本地,通过以太网与路由器连接,实现互联网接入。
       测控服务器内部集成ZigBee无线通信模块,可设计为ZigBee协调器或路由器,ZigBee网络拓扑模式灵活多变。
       其内部也集成了WiFi模块,可以设置为AP模式或者STA模式,上行通过以太网连接路由器,下行支持WiFi设备通过AP接入点连接互联网。这样复合节点只需使用一根以太网线缆、一个IP地址就可以实现ZigBee传感数据和视频数据在互联网中的通信。在实际工程中,这种设计方式既保证了有线连接的可靠性和数据远传,又节约了硬件成本和IP资源。
同时,服务器内部留有GPRS、3G模块的接口,可根据客户需求集成移动通信模块。
4. 软件资源

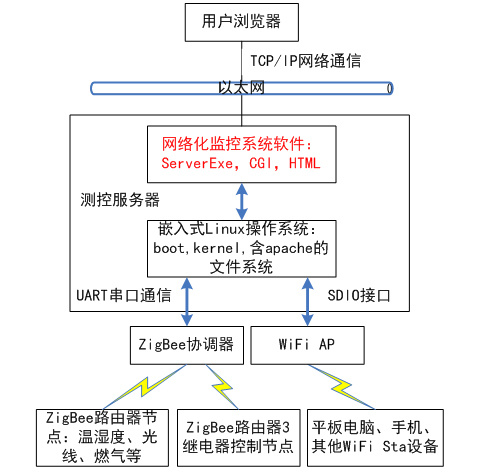

系统软件默认采用B/S结构,主要包括无线传感器网络数据透明传输软件、基于Web的传感节点网络化监控软件、无线AP到以太网桥接的软件,软件结构如图所示。


软件结构图

1) 无线网络传感器数据透明传输软件:
主要实现ZigBee网络的建立、节点的自动入网、节点休眠与唤醒、节点之间数据的透明传输、传感器节点的采样与传输、以及执行节点的设备控制功能。
2) 基于Web的传感节点网络化监控软件:
该软件以智能网关作为Web测控服务器,结合CGI应用程序接口、检测与控制应用程序、以及HTML网页,为用户提供B/S方式的访问与控制传感层节点的平台。
5. 功能特点
5.1 系统功能

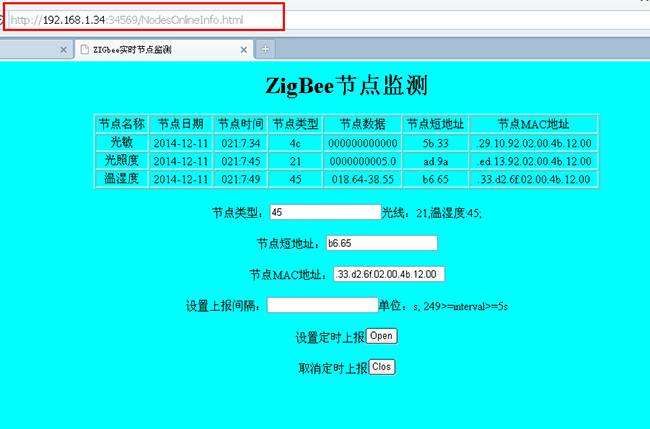

1. 环境实时监测功能
通过温湿度传感器、光线传感器对环境状态进行实时监测,所有监测数据可以实时显示在客户端浏览器的页面上。

2. 休眠唤醒控制

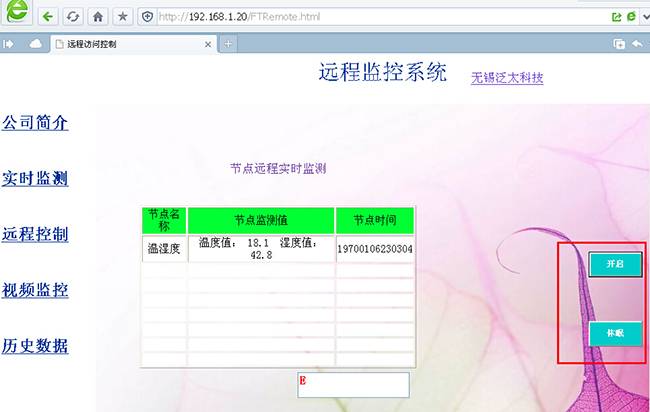

在节点监测的页面下,选中某一个传感节点,点击“休眠”或“开启”按钮,实现节点远程“休眠”和“唤醒”控制。休眠中的节点不再驱动传感器采样数据,直到被重新复位或者被远程“唤醒”才继续采集信息、传输信息。

2. 历史数据存储功能

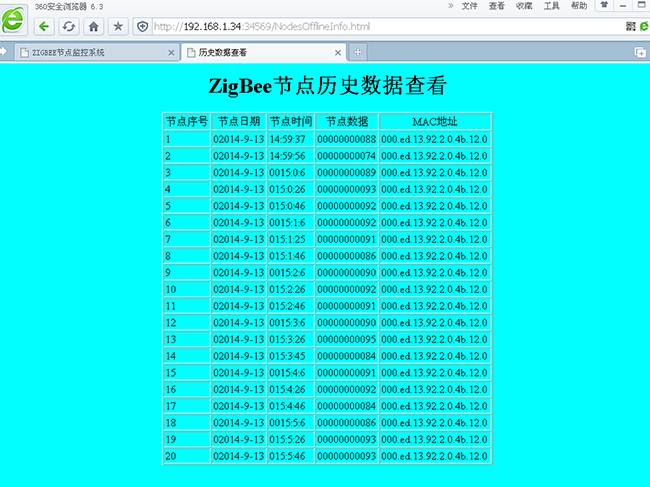

在测控服务器中构建Sqlite数据库以及节点信息表,实时保存温湿度传感器、光线传感器的采样值,所有监测的历史数据都可以显示在客户端浏览器的页面上。

3. 远程控制功能
远程控制主要用来显示当前ZigBee网络中的所有继电器控制节点,可以选中某个节点,实现远程控制现场设备的开、关。

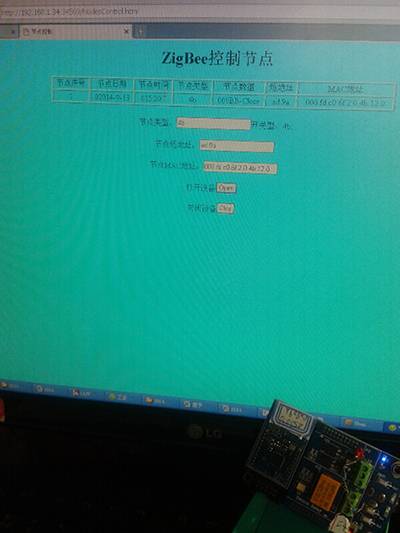

 网页控制LED灯关闭或点亮

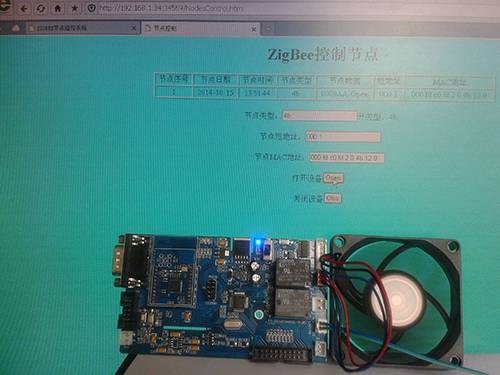

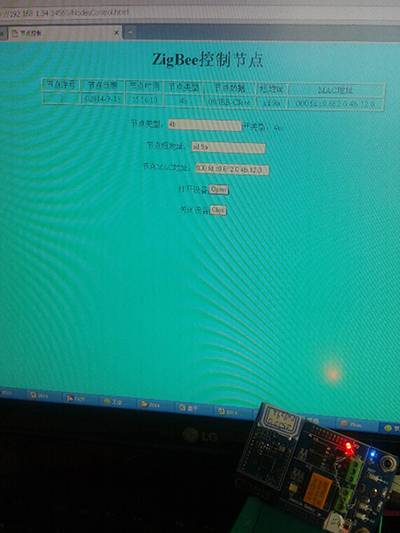

网页控制风扇打开或关闭


4. 局域网视频监控

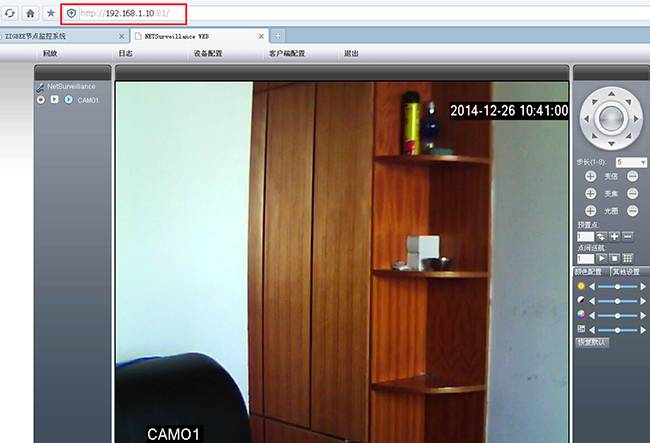

用户可以在网页浏览器中输入IP地址“192.168.1.10:81”,通过视频查看现场的状况。

5. 外网访问

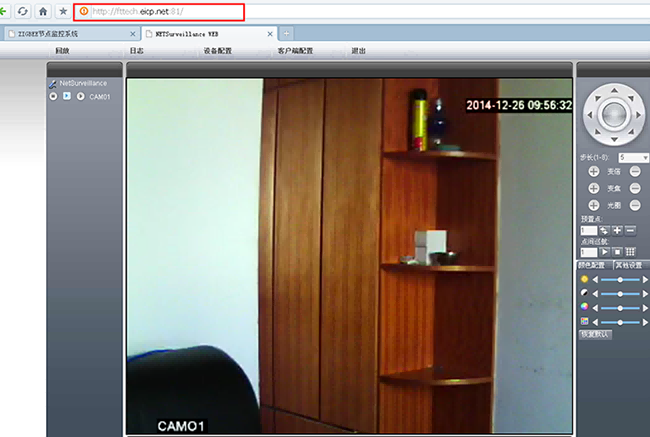

系统既支持局域网客户端访问,也支持外网客户端访问。外网用户只需在浏览器中输入测控服务器的域名地址“http://fttech.eicp.net:81”即可实现远程访问现场,查看节点的实时监测数据、存储的历史数据、设备控制、以及视频监控等。

5.2 系统特点
  WiFi到以太网的无线桥接:复合节点除了实现测控服务器的功能外,还形成了无线AP接入点,网络摄像机通过WiFi接入AP形成的网络中。这种设计方式使得复合节点只需使用一根以太网线缆、一个IP地址就可以实现ZigBee传感节点和视频节点两种数据与互联网客户端的通信。在实际工程中,既保证了数据传输的可靠性和远传性,又节约了视频监控设备网络连接的硬件成本和IP资源。
  内外网Web远程访问:支持局域网和广域网两种方式的远程监控。
6. 教学资源
本系统提供了丰富的实验,包括ZigBee采集传输实验,Linux系统搭建实验、Web服务器搭建实验、网络化远程监控实验等,纵深贯穿,让学生在实验中逐步领悟物联网的关键技术以及网络监控方式,培养学生动手解决问题的能力,激发学生的创新潜力。



7. 成功案例

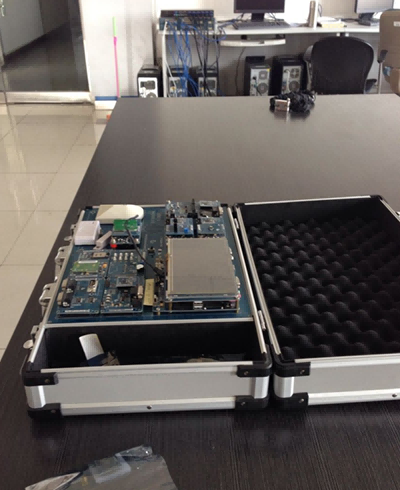

内蒙古大学采用该系统
